건설안전기사 시험, 건설시공학, 콘크리트 말뚝의 종류 문제





질문 : 프리플레이스트 콘크리트 말뚝으로 구멍을 뚫어 주입관과 굵은 골재를 채워 넣고 관을 통하여 모르타르를 주입하는 공법은?

​

1. MIP 파일(Mixed In Place pile)

2. CIP 파일(Cast In Place pile)

3. PIP 파일(Packed In Place pile)

4. NIP 파일(Nail In Place pile)

​

답은 2번 CIP 파일(Cast In Place pile)

​





프리팩트 파일(Prepacked pile) : 주열(柱列)식 공법이란 '기둥' 주, '나열하다' 열자를 사용해서 기둥이 늘어서 있다는 뜻이다.

* 프리팩트말뚝에는 3종류가 있으나 CIP말뚝이 대표적인 것이라고 보면 된다.

​

먼저 MIP 파일(Mixed In Place pile)에 대해 정리하기.

1. 중공의 오우거로 흙파기
2. 사질토와 자갈층에 주로 사용함
3. 그래서 굴착하는 토사 일부를 시멘트와 교반하여 타설한다.   여기서 M이 믹스된 것이니 교반하는 것을 기억해야 함.

​

CIP 파일(Cast In Place pile) 에 대해 정리하기

1. 어스 오우거로 흙파기
2. 토사는 전량배출한다.
3. 배출한 후에 철근삽입 후에 바로 타설한다. 어떤 곳에서는 골재를 넣고 페이스트를 넣어서 타설한다고 하는데 현장에서는 콘크리트 바로 타설한다.
4. 단단한 점질층에 많이 사용된다.
5. 지하수위가 낮은 곳, 지하수가 없는 경질 지층에 유리하다.

​

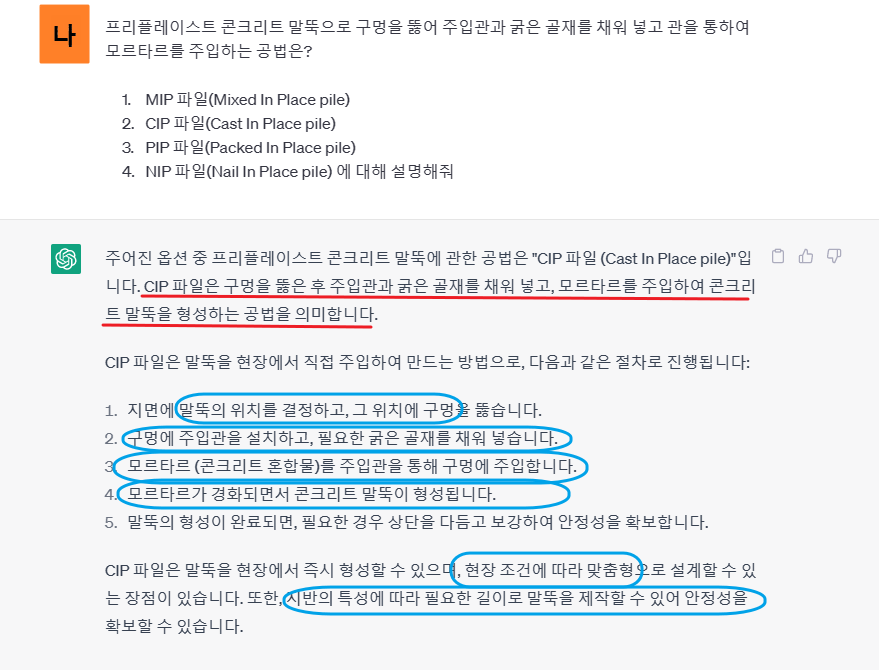

챗gpt는 철근망이나 H형공에 대한 언급이 없어. 그리고 골재를 먼저 넣는다고 햇는데 그냥 오우거 뺀 뒤에 철근망 넣고 콘크리트를 그대로 타설한다고라고라고





PIP 파일(Packed In Place pile) 에 대해 정리하기

1. 중공 스크류 오우거로 흙파기
2. 토사는 전량 배출한다.
3. 오우거 선단 분사구로 프리팩트 몰타르를 주입한다.
4. 오우거 뺀 후 즉시 철근망 또는 H형광을 삽입한다.

​
