문제 : 다음 중 공사별 공정표로서 재료의 반입량과 노무자와 월일과의 관계를 표시한 공정표는?
- 횡선식공정표
- 사선공정표
- 열기식공정표
- 일순공정표
답은 2번 사선공정표.

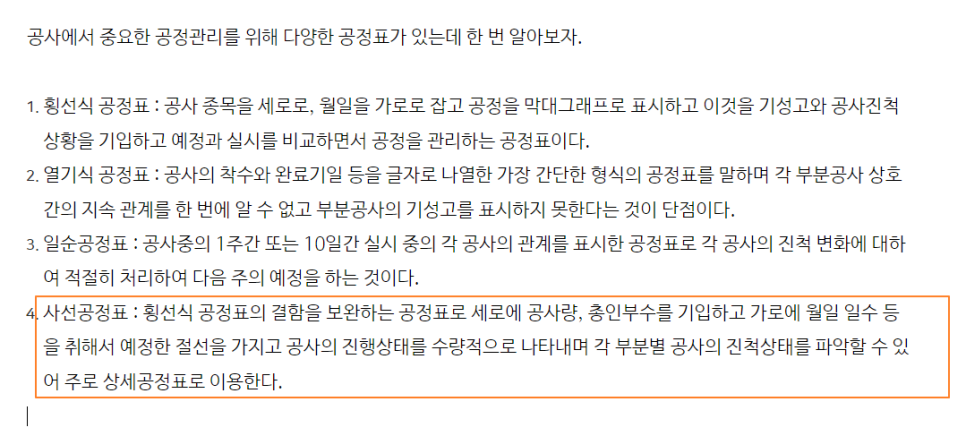

공사에서 중요한 공정관리를 위해 다양한 공정표가 있는데 한 번 알아보자.
- 횡선식 공정표 : 공사 종목을 세로로, 월일을 가로로 잡고 공정을 막대그래프로 표시하고 이것을 기성고와 공사진척 상황을 기입하고 예정과 실시를 비교하면서 공정을 관리하는 공정표이다.
- 열기식 공정표 : 공사의 착수와 완료기일 등을 글자로 나열한 가장 간단한 형식의 공정표를 말하며 각 부분공사 상호간의 지속 관계를 한 번에 알 수 없고 부분공사의 기성고를 표시하지 못한다는 것이 단점이다.
- 일순공정표 : 공사중의 1주간 또는 10일간 실시 중의 각 공사의 관계를 표시한 공정표로 각 공사의 진척 변화에 대하여 적절히 처리하여 다음 주의 예정을 하는 것이다.
- 사선공정표 : 횡선식 공정표의 결함을 보완하는 공정표로 세로에 공사량, 총인부수를 기입하고 가로에 월일 일수 등을 취해서 예정한 절선을 가지고 공사의 진행상태를 수량적으로 나타내며 각 부분별 공사의 진척상태를 파악할 수 있어 주로 상세공정표로 이용한다.
