터널 공사 중 NATM 기법, 건설안전기사 실기 준비 9











문제 : 터널 공사 중 NATM 공법에서 지질 및 지층에 관한 지반조사를 실시하고 확인하여야 하는 사항 3가지를 적으시오.

​

1. 시추(보링) 위치
2. 토층 분포 상태(지질주상도)
3. 투수계수
4. 지하수위
5. 지반의 지지력

​

그럼 NATM 공법이 무엇인지 이해하는 과정이 필요하다.

NATM은 New Austrian Tunnelling Method의 약자이다.

NATM은 '나틈' 이라고 읽는다.

NATM 공법은 가장 일반적으로 사용되는 굴착공법이다.

특징으로는 암반 자체를 주지보재로 사용하며, 암반의 지보 효과를 극대화하기 위한 보재들과 불량 암반에 대비한 보조 공법들을 도입해서 굴진을 진행시키는 발파식 터널굴착공법이다.

​

구체적인 사항은 터널공사표준안전작업지침-NATM을 참고하면 된다.

​

위 실기 문제에 출제된 내용은 위 터널공사표준안전작업지침의 제2장 지반의 조사 제3조(지반조사의 확인)에 나와 있다.

​

제3조(지반조사의 확인) 사업주는 지질 및 지층에 관한 조사를 실시하고 다음 각 호의 사항을 확인하여야 한다.

1. 시추(보오링) 위치

2. 토층분포상태

3. 투수계수

4. 지하수위

5. 지반의 지지력

​

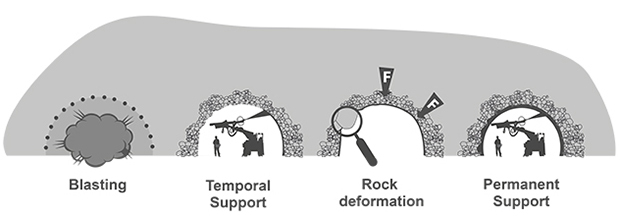

NATM 공법의 순서는 아래 그림을 참조하면 되겠다.









https://bestsupportunderground.com/natm-shotcrete/?lang=en 에서 참조





기본적으로 암반자체를 주지보재로 사용하기 때문에 먼저 터널굴착하면서 폭파를 하고 콘크리트를 분사해 일시적으로 지지하고 약간의 시간을 두고 변형이 일어나기를 기다리면 최종으로 영구적인 지지를 위해 콘크리드를 분사한다.

​

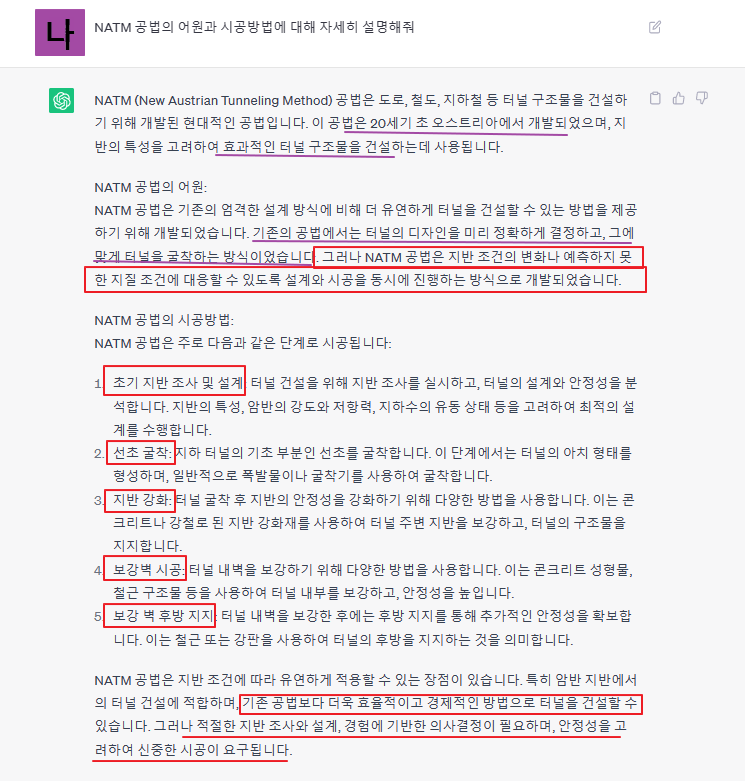

챗GPT에게 나틈공법에 대해 물어보았다.

​



챗gpt 적절한 도움이 되고 있다. 지식을 깔끔하게 정리해 주는 것이 도움이 된다.
